Не плохой "стоватничек" :)
16:59
  Основные достоинства этого усилителя - это простота сборки, ненадобность настройки, доступность и низкая стоимость элементов, из которых он состоит. Из электрических параметров хочется отметить очень высокую линейность в рабочем диапазоне частот (20Гц-20кГц). Недостатки есть - куда без них - несколько повышенный уровень шума, однако этот недостаток можно немного компенсировать - ниже посмотрим как. Идеальный вариант для дачи, деревни, короче говоря, для тех ситуаций, где дорогую технику использовать нежелательно, а громкого звука ну уж очень хочется.

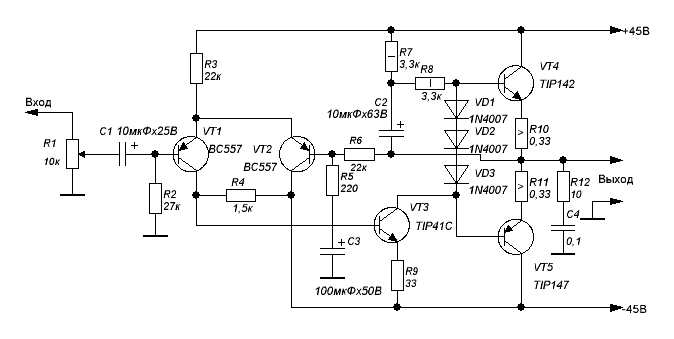

Смотрим схему:



  Как видите - проще уже некуда. Всего делов, что 5 транзисторов и несколько дополнительных компонентов.
В принципе, из этого усилителя можно выжать и 150 ватт, но думаю, что не стоит так экстремально экспериментировать.
Для уменьшения уровня шума на вход нужно поставить переменный резистор, сопротивлением 47 кОм. В этом случае, при малой громкости шума практически не будет, а при большой - он будет маскироваться полезным сигналом. Транзисторы VT3-VT5 устанавливаются на радиатор, разумеется, через изолирующие прокладки. Термопаста приветствуется, поскольку при большой выходной мощности выходные транзисторы греются очень основательно.
  Вообще говоря, этот усилитель можно паять как угодно и где угодно, но на всякий случай вот печатная плата.
  Кстати, этот усилитель отлично подойдет для сабвуферов - низкие частоты он передает очень хорошо, а небольшие размеры позволят встроить его даже в небольшой ящик.
Категория: Акустика (УНЧ, Колонки, Сабы) | Просмотров: 1535 | Добавил: Andrew | Рейтинг: 4.5/2 |
Всего комментариев: 2
2 admiral
0
потребуется преобразователь на TL494 и несколько примерно 4 или 6 силовых ключа и большой феррит с немалым количеством проволоки диаметра не менее 1 мм... nulf будет счастье=)))

1 Влад
0
А если подключить эту схему к 12 вольт? Например в авто...
